مواصفات الخيط: الخيط المتري ، خيط PG ، خيط G (PF). (يمكن تخصيص المواضيع)
تصنيف مقاوم للماء: IP68-10
درجة حرارة التشغيل: ستاتيك: -40°من C إلى 100°ج، أو يمكنه تحمل الحرارة حتى 120 درجة°في لحظة واحدة. قيمة الديناميكية: -20°من C إلى 80°ج، أو يمكنه تحمل درجات الحرارة التي تصل إلى 100°في لحظة واحدة.
مواصفات المنتج:
1. قالب التثبيت المصمم والأجزاء المطاطية لها نطاق تثبيت واسع ومقاومة شد قوية ، مما لا يسبب أي ضرر للكابلات والأجهزة. إنها مناسبة للأماكن المقاومة للانفجار ويمكنها تحمل الصدمات الميكانيكية أو التعرض الخارجي على المدى الطويل.
2. يمكن إدخال الكابلات مباشرة دون تفكيك ، ثم تشديدها بسهولة ، مما يوفر الوقت.
3. تتيح تقنية التثبيت والختم الدقيقة لتثبيت الحبل السلكي من الحصول على قوة شد قوية ، ومقاومة جيدة للهواء ، وقدرة غرق مستمرة تصل إلى 50 مترا.
4. تتميز المادة المطلية بالنيكل بخصائص قوة الشد القوية ، مقاومة للماء ، الغبار ، مقاومة الملح ، مقاومة الأحماض الضعيفة ، مقاومة الكحول ، مقاومة الزيت ، مقاومة الشحوم ، ومقاومة للمذيبات الشائعة.
5. إنها مناسبة لمعظم التطبيقات حيث يمكن تثبيت الكابلات بسرعة وموثوقية ، مثل التحكم في الحركة ، والتحكم في العمليات ، والروبوتات ، وما إلى ذلك.
6. يمكن أيضا استخدام هذا المنتج مع الأسلاك المدرعة لتحقيق التوافق الكهرومغناطيسي ومقاومة الموجات الكهرومغناطيسية.
عرض منفجر:
المعايير التقنية:
غدة كابل نحاسية مقاومة للماء (نوع نصف خلال) | ||||||
النظام المتري | ||||||
خيط | المواصفات | نطاق الكابل (مم) | القطر الخارجي للخيط (مم) | طول الخيط (مم) | قطر المفتاح (مم) | التغليف (أجهزة كمبيوتر/الحزمة) |
م 8 * 0.5 | م 8 - 4.5 | 3-4.5 | 8 | 4 | 11/12 | 50 |
م 10 * 1.0 | م 10-6.5 | 3-6.5 | 10 | 6.5 | 14/14 | 50 |
م 12 * 1.5 | م 12-6.5 | 3-6.5 | 12 | 6.5 | 14/14 | 50 |
م 12-8 | 4-8 | 12 | 7 | 14/17 | 50 | |
م 14 * 1.5 | م 14-8 | 4-8 | 14 | 7 | 17/17 | 50 |
م 16 * 1.5 | م 16-8 | 4-8 | 16 | 8 | 18/18 | 50 |
م 16-10 | 5-10 | 16 | 8 | 18/20 | 50 | |
م 18 * 1.5 | م 18-10 | 5-10 | 18 | 8 | 20/20 | 50 |
م 20 * 1.5 | م 20-12 | 6-12 | 20 | 8 | 22/22 | 50 |
م 22 * 1.5 | م 22-14 | 10-14 | 22 | 8 | 24/24 | 50 |
م 24 * 1.5 | م 24-14 | 10-14 | 24 | 9 | 27/24 | 50 |
م 25 * 1.5 | م 25-14 | 10-14 | 25 | 9 | 27/24 | 50 |
م 25-16 | 12-16 | 25 | 9 | 27/27 | 50 | |
م 25-18 | 13-18 | 25 | 9 | 27/30 | 50 | |
M27 * 1.5 (2) | م 27-18 | 13-18 | 27 | 9 | 30/30 | 50 |
M28 * 1.5 (2) | م 28-18 | 13-18 | 28 | 9 | 30/30 | 50 |
M30 * 1.5 (2) | م 30-18 | 13-18 | 30 | 9 | 32/30 | 50 |
M32 * 1.5 (2) | م 32-22 | 15-22 | 32 | 10 | 35/35 | 50 |
M33 * 1.5 (2) | م 33-22 | 15-22 | 33 | 10 | 35/35 | 50 |
M36 * 1.5 (2) | م 36-25 | 18-25 | 36 | 10 | 40/40 | 50 |
M37 * 1.5 (2) | إم 37-25 | 18-25 | 37 | 10 | 40/40 | 50 |
M40 * 1.5 (2) | م 40-30 | 22-30 | 40 | 11 | 45/45 | 50 |
M42 * 1.5 (2) | م 42-30 | 22-30 | 42 | 11 | 45/45 | 50 |
M47 * 1.5 (2) | م 47-33 | 25-33 | 47 | 11 | 50/50 | 50 |
M48 * 1.5 (2) | م 48-33 | 25-33 | 48 | 11 | 50/52 | 50 |
M50 * 1.5 (2) | م 50-38 | 32-38 | 50 | 13 | 55/57 | 50 |
M54 * 1.5 (2) | م 54-38 | 32-38 | 54 | 13 | 55/57 | 50 |
M60 * 1.5 (2) | م 60-44 | 37-44 | 60 | 14 | 64/64 | 50 |
M63 * 1.5 (2) | م 63-44 | 37-44 | 63 | 14 | 68/64 | 50 |
M64 * 1.5 (2) | م 64-44 | 37-44 | 64 | 14 | 68/64 | 50 |
M72 * 1.5 (2) | م 72-52 | 42-52 | 72 | 16 | 78/78 | 50 |
M75 * 1.5 (2) | م 75-52 | 42-52 | 75 | 16 | 78/78 | 50 |
M80 * 1.5 (2) | إم 80-62 | 55-62 | 80 | 18 | 88/88 | 50 |
M88 * 1.5 (2) | م 88-70 | 65-70 | 88 | 18 | 94/94 | 50 |
M100 * 1.5 (2) | م 100-84 | 78-84 | 100 | 20 | 110/110 | 50 |
PG | ||||||
خيط | المواصفات | نطاق الكابل (مم) | القطر الخارجي للخيط (مم) | طول الخيط (مم) | قطر المفتاح (مم) | التغليف (أجهزة كمبيوتر/الحزمة) |
PG7 | الصفحة 7-6.5 | 3-6.5 | 12.5 | 6.5 | 14/14 | 50 |
PG9 | الصفحة 9-8 | 4-8 | 15.2 | 7 | 17/17 | 50 |
PG11 | الصفحة 11-10 | 5-10 | 18.6 | 8 | 20/20 | 50 |
PG13.5 | الصفحة 13.5-12 | 6-12 | 20.4 | 8 | 22/22 | 50 |
PG16 | الصفحة 16-14 | 10-14 | 22.5 | 9 | 24/24 | 50 |
الصفحة 19 | الصفحة 19-14 | 10-14 | 25 | 9 | 27/24 | 50 |
PG21 | الصفحة 21-18 | 13-18 | 28.3 | 9 | 30/30 | 50 |
ص 25 | الصفحة 25-22 | 15-22 | 32 | 10 | 35/35 | 50 |
الصفحة 29 | الصفحة 29-25 | 18-25 | 37 | 11 | 40/40 | 50 |
الصفحة 36 | الصفحة 36-33 | 25-33 | 47 | 11 | 50/50 | 50 |
الصفحة 42 | الصفحة 42-38 | 32-38 | 54 | 13 | 57/57 | 50 |
الصفحة 48 | الصفحة 48-44 | 37-44 | 59.3 | 14 | 64/64 | 50 |
الصفحة 63 | الصفحة 63-52 | 42-52 | 72 | 16 | 78/78 | 50 |
معاهده عدم الانتشار | ||||||
خيط | المواصفات | نطاق الكابل (مم) | القطر الخارجي للخيط (مم) | طول الخيط (مم) | قطر المفتاح (مم) | التغليف (أجهزة كمبيوتر/الحزمة) |
NPT1/4 | NPT1/4 | 3-6.5 | 13.6 | 6 | 14/14 | 50 |
NPT3/8 | NPT3/8 | 4-8 | 17 | 8 | 18/18 | 50 |
NPT1/2 | NPT1/2 | 6-12 | 21.2 | 8 | 22/22 | 50 |
NPT3/4 | NPT3/4 | 13-18 | 26.5 | 9 | 30/30 | 50 |
NPT1 | NPT1 | 18-25 | 33.2 | 11 | 40/40 | 50 |
NPT1-1 / 4 | NPT1-1 / 4 | 25-33 | 41.9 | 13 | 50/50 | 50 |
NPT1-1 / 2 | NPT1-1 / 2 | 32-38 | 48 | 14 | 57/57 | 50 |
NPT2 | NPT2 | 37-44 | 60 | 14 | 64/64 | 50 |
NPT2-1 / 2 | NPT2-1 / 2 | 42-52 | 72.6 | 15 | 77/77 | 50 |
NPT3 | NPT3 | 65-70 | 88.6 | 15 | 94/94 | 50 |
G | ||||||
خيط | المواصفات | نطاق الكابل (مم) | القطر الخارجي للخيط (مم) | طول الخيط (مم) | قطر المفتاح (مم) | التغليف (أجهزة كمبيوتر/الحزمة) |
G1/4 | G1/4 | 3-6.5 | 13.1 | 6 | 14/14 | 50 |
ز3/8 | ز3/8 | 4-8 | 16.6 | 8 | 18/18 | 50 |
G1/2 | G1/2 | 6-12 | 20.9 | 8 | 22/22 | 50 |
G3/4 | G3/4 | 13-18 | 26.4 | 9 | 30/30 | 50 |
G1 | ج1 | 18-25 | 33.2 | 10 | 40/40 | 50 |
G1-1 / 4 | G1-1 / 4 | 25-33 | 41.9 | 13 | 50/50 | 50 |
G1-1/2 | G1-1/2 | 32-38 | 47.8 | 14 | 57/57 | 50 |
جي 2 | جي 2 | 37-44 | 59.6 | 14 | 64/64 | 50 |
G2-1 / 2 | G2-1 / 2 | 42-52 | 75.1 | 15 | 77/77 | 50 |
G3 | جي 3 | 65-70 | 87.8 | 15 | 94/94 | 50 |

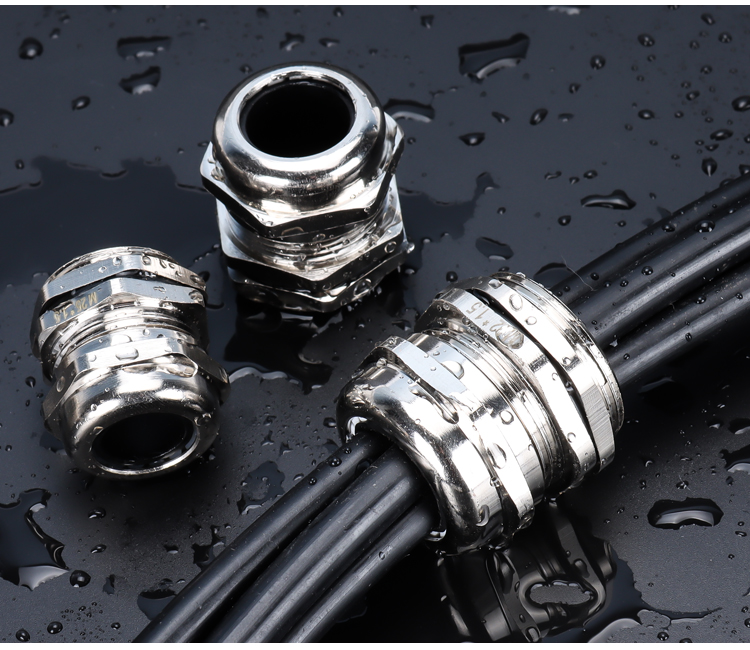

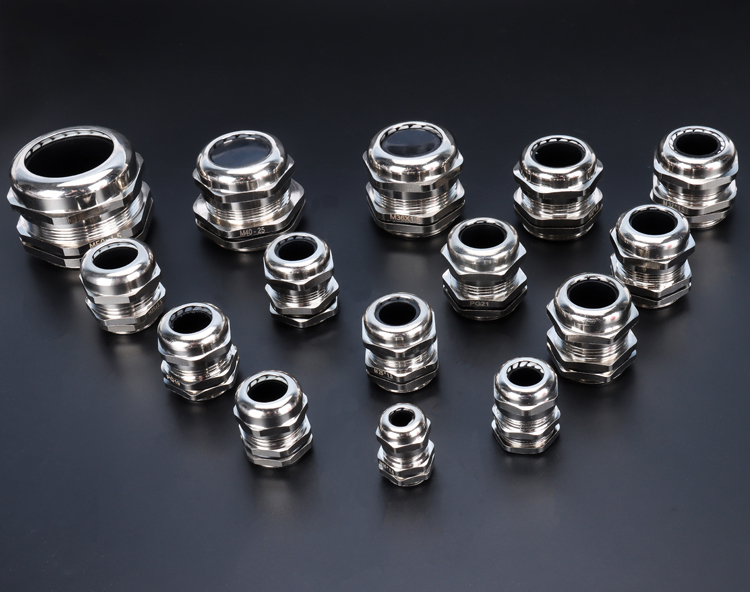

العرض المادي للمنتج:
