وصلات كابلات مقاومة للانفجار | حاصلة على شهادة ATEX IECEx UL1203

مميزات المنتج

مقدمة المنتج

1. إنه قابل للتطبيق على المنطقة 1 والمنطقة 2 من بيئة الغاز المتفجر.

2. إنه قابل للتطبيق على المنطقة 20 والمنطقة 21 والمنطقة 22 من بيئة الغبار القابلة للاحتراق.

3. إنه قابل للتطبيق على بيئات الغاز المتفجرة من الفئة IIA و IIB و IIC.

4. إنه قابل للتطبيق على نطاق واسع في المواقع الخطرة المتفجرة مثل التنقيب عن النفط والتكرير والتخزين والصناعات الكيماوية والأدوية والصناعة العسكرية والمنشآت العسكرية.

5. كملحق داعم للمعدات الكهربائية المقاومة للانفجار ، يتم استخدامه لتثبيت العديد من الكابلات المدرعة أو غير المدرعة.

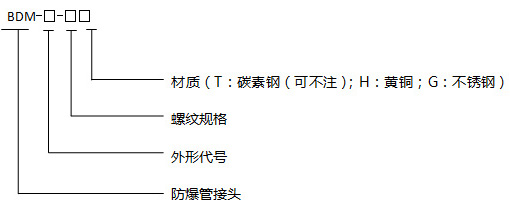

معنى النموذج

مواصفات المنتج

1. مصنوعة من الفولاذ الكربوني عالي الجودة أو الفولاذ المقاوم للصدأ أو النحاس.

2. مجموعة متنوعة من أشكال المنتجات لتلبية متطلبات التثبيت المختلفة.

3. منتجات النوع 3A مصنوعة من مادة بلاستيكية ، مع مواصفات خيط الأنابيب ، ومناسبة للاستخدام كجهاز لإدخال الكابل لغلاف الضميمة المقاوم للاشتعال.

4. يمكن استخدام المنتج لتثبيت الكابلات المدرعة.

5. يمكن تخصيص مواصفات الخيط لمنتجات النوع B - H وفقا لمتطلبات المستخدم ، مثل خيوط NPT ، والعديد من الخيوط غير القياسية مثل الخيوط البريطانية والمترية.

المعايير الفنية

1. معايير التنفيذ: GB3836.1 ، GB3836.2 ، GB3836.3 ، GB12476.1 ، GB12476.5 ، IEC60079

2. مستوى الحماية: IP66

رسم الأبعاد

جدول اختيار موصل مقاوم للانفجار

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس أو الفولاذ المقاوم للصدأ ، مع جهاز تثبيت الكابلات من نوع الإزاحة ، وله أداء قوي مقاوم للماء ، وهيكل مانع للتسرب أحادي الطبقة ، ومناسب لإدخال الكابلات غير المدرعة.

المواصفات (أ)			كابل قابل للتطبيق نطاق القطر (م)	الطول (L)	الجانب الآخر / الحد الأقصى الخارجي القطر S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	النظام المتري	معاهده عدم الانتشار	كابل قابل للتطبيق نطاق القطر (م)	الطول (L)	الجانب الآخر / الحد الأقصى الخارجي القطر S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية	زʺ
	M20 * 1.5S	1/2 ثانية	1/2 ثانية	5~10	45	27(30)	السابق: E II.C GB السابق: دي.سي جيجابايت السابق tD A21 IP66	آي بي 66
	م 20 * 1.5	½	½ʺ	9~15	45	27(30)
	M25 * 1.5S	3/4 ثانية	3/4 ثانية	9~15	45	33(37)
	م 25 * 1.5	¾	¾ʺ	14~20	45	33(37)
	M32 * 1.5S	1 ثانية	1 ثانية	14~20	47	38(42)
	م 32 * 1.5	1	1ʺ	19~25	47	38(42)
	M40 * 1.5S	11/4 ثانية	11/4 ثانية	19~25	48	45(49)
	م 40 * 1.5	1¼	1¼ʺ	25~32	48	45(49)
	M50 * 1.5SS	11/2SS	11/2ʺSS	25~32	50	54(59)
	M50 * 1.5S	11/2 ثانية	11/2 ثانية	31~36	50	54(59)
	م 50 * 1.5	1½	1½ʺ	35~40	50	54(59)
	M63 * 1.5S	2 ثانية	2 ثانية	39~45	50	64(69)
	م 63 * 1.5	2	2ʺ	45~50	50	64(69)
	M75 * 1.5S	21/2 ثانية	21/2 ثانية	48~56	56	82(87)
	م 75 * 1.5	2½	2½ʺ	56~65	56	82(87)
	M90 * 2S	3 ثانية	3 ثانية	51~65	56	100(105)
	م 90 * 2	3	3ʺ	64~75	56	100(105)
	م 115 * 2 ثانية	4 ثانية	4 ثانية	74~84	56	120(125)
	م 115 * 2	4	4ʺ	87~98	56	120(125)

بي دي إم سي

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس أو الفولاذ المقاوم للصدأ ، يتميز جهاز تثبيت كابل الإزاحة بأداء قوي مقاوم للماء وهيكل مانع للتسرب أحادي الطبقة ، وهو مناسب لإدخال الكابلات غير المدرعة.

صور المنتج	المواصفات (أ)			كابل قابل للتطبيق نطاق القطر (م)	الطول (L)	الجانب الآخر / الحد الأقصى الخارجي القطر S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	النظام المتري	معاهده عدم الانتشار	زʺ	كابل قابل للتطبيق نطاق القطر (م)	الطول (L)	الجانب الآخر / الحد الأقصى الخارجي القطر S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	M20 * 1.5S	1/2 ثانية	1/2 ثانية	5~10	52	27(30)	السابق: E II.C GB السابق: دي.سي جيجابايت السابق tD A21 IP66	آي بي 66
	م 20 * 1.5	½	½ʺ	9~15	52	27(30)
	M25 * 1.5S	3/4 ثانية	3/4 ثانية	9~15	52	33(37)
	م 25 * 1.5	¾	¾ʺ	14~20	52	33(37)
	M32 * 1.5S	1 ثانية	1 ثانية	14~20	54	38(42)
	م 32 * 1.5	1	1ʺ	19~25	54	38(42)
	M40 * 1.5S	11/4 ثانية	11/4 ثانية	19~25	54	45(49)
	م 40 * 1.5	1¼	1¼ʺ	25~32	54	45(49)
	M50 * 1.5SS	11/2SS	11/2ʺSS	25~32	59	54(59)
	M50 * 1.5S	11/2 ثانية	11/2 ثانية	31~36	59	54(59)
	م 50 * 1.5	1½	1½ʺ	35~40	59	54(59)
	M63 * 1.5S	2 ثانية	2 ثانية	39~45	59	64(69)
	م 63 * 1.5	2	2ʺ	45~50	59	64(69)
	M75 * 1.5S	21/2 ثانية	21/2 ثانية	48~56	63	82(87)
	م 75 * 1.5	2½	2½ʺ	56~65	63	82(87)
	M90 * 2S	3 ثانية	3 ثانية	51~65	63	100(105)
	م 90 * 2	3	3ʺ	64~75	63	100(105)
	م 115 * 2 ثانية	4 ثانية	4 ثانية	74~84	63	120(125)
	م 115 * 2	4	4ʺ	87~98	63	120(125)

بي دي إم دي

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس أو الفولاذ المقاوم للصدأ ، يتميز جهاز تثبيت كابل الإزاحة بأداء قوي مقاوم للماء. يتميز بهيكل مانع للتسرب أحادي الطبقة وله منفذ توصيل ملولب في نهاية مدخل السلك ، وهو مناسب لإدخال الكابلات غير المدرعة.

صور المنتج	المواصفات (أ)			كابل قابل للتطبيق نطاق القطر (م)	الطول (L)	الجانب الآخر / الحد الأقصى الخارجي القطر S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	النظام المتري	معاهده عدم الانتشار	زʺ	كابل قابل للتطبيق نطاق القطر (م)	الطول (L)	الجانب الآخر / الحد الأقصى الخارجي القطر S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	M20 * 1.5S	1/2 ثانية	1/2 ثانية	5~10	52	27(30)	السابق: E II.C GB السابق: دي.سي جيجابايت السابق tD A21 IP66	آي بي 66
	م 20 * 1.5	½	½ʺ	9~15	52	27(30)
	M25 * 1.5S	3/4 ثانية	3/4 ثانية	9~15	52	33(37)
	م 25 * 1.5	¾	¾ʺ	14~20	52	33(37)
	M32 * 1.5S	1 ثانية	1 ثانية	14~20	54	38(42)
	م 32 * 1.5	1	1ʺ	19~25	54	38(42)
	M40 * 1.5S	11/4 ثانية	11/4 ثانية	19~25	54	45(49)
	م 40 * 1.5	1¼	1¼ʺ	25~32	54	45(49)
	M50 * 1.5S	11/2 ثانية	11/2 ثانية	31~36	59	54(59)
	م 50 * 1.5	1½	1½ʺ	35~40	59	54(59)
	M63 * 1.5S	2 ثانية	2 ثانية	39~45	59	64(69)
	م 63 * 1.5	2	2ʺ	45~50	59	64(69)

بي دي إم إي

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس أو الفولاذ المقاوم للصدأ ، يتميز جهاز تثبيت الكابلات من نوع الإزاحة بأداء قوي مقاوم للماء. لها هيكل ختم تعبئة أحادي الطبقة ومناسبة لإدخال الكابلات غير المدرعة.

صور المنتج	المواصفات (أ)			نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	النظام المتري	معاهده عدم الانتشار	زʺ	نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	م 20 * 1.5	½	½ʺ	11	9~15	75	27(30)	السابق: E II.C GB السابق: دي.سي جيجابايت السابق tD A21 IP66	آي بي 66
	M25 * 1.5S	3/4 ثانية	3/4 ثانية	16	9~15	75	33(37)
	م 25 * 1.5	¾	¾ʺ	16	14~20	75	33(37)
	M32 * 1.5S	1 ثانية	1 ثانية	21	14~20	77	38(42)
	م 32 * 1.5	1	1ʺ	21	19~25	77	38(42)
	M40 * 1.5S	11/4 ثانية	11/4 ثانية	27	19~25	80	45(49)
	م 40 * 1.5	1¼	1¼ʺ	27	25~32	80	45(49)
	M50 * 1.5S	11/2 ثانية	11/2 ثانية	33	31~36	80	54(59)
	م 50 * 1.5	1½	1½ʺ	35	35~40	80	54(59)
	M63 * 1.5S	2 ثانية	2 ثانية	43	39~45	80	64(69)
	م 63 * 1.5	2	2ʺ	45	45~50	80	64(69)
	M75 * 1.5S	21/2 ثانية	21/2 ثانية	52	48~56	95	82(87)
	م 75 * 1.5	2½	2½ʺ	59	56~65	95	82(87)
	M90 * 2S	3 ثانية	3 ثانية	64	51~65	98	100(105)
	م 90 * 2	3	3ʺ	70	64~75	98	100(105)
	م 115 * 2 ثانية	4 ثانية	4 ثانية	80	74~84	98	120(125)
	م 115 * 2	4	4ʺ	90	87~98	98	120(125)

بي دي إم إف

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس أو الفولاذ المقاوم للصدأ ، يتميز جهاز تثبيت كابل الإزاحة بأداء قوي مقاوم للماء. يحتوي على هيكل مانع للتسرب من طبقة واحدة ، ويوجد منفذ توصيل ملولب في نهاية مدخل السلك. إنها مناسبة لإدخال الكابلات المدرعة.

صور المنتج	المواصفات (أ)			نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	النظام المتري			نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	م 20 * 1.5	½	½ʺ	11	9~15	86	27(30)	السابق: E II.C GB السابق: دي.سي جيجابايت السابق tD A21 IP66	آي بي 66
	M25 * 1.5S	3/4 ثانية	3/4 ثانية	16	9~15	86	33(37)
	م 25 * 1.5	¾	¾ʺ	16	14~20	86	33(37)
	M32 * 1.5S	1 ثانية	1 ثانية	21	14~20	90	38(42)
	م 32 * 1.5	1	1ʺ	21	19~25	90	38(42)
	M40 * 1.5S	11/4 ثانية	11/4 ثانية	27	19~25	93	45(49)
	م 40 * 1.5	1¼	1¼ʺ	27	25~32	93	45(49)
	M50 * 1.5S	11/2 ثانية	11/2 ثانية	33	31~36	93	54(59)
	م 50 * 1.5	1½	1½ʺ	35	35~40	93	54(59)
	M63 * 1.5S	2 ثانية	2 ثانية	43	39~45	93	64(69)
	م 63 * 1.5	2	2ʺ	45	45~50	93	64(69)
	M75 * 1.5S	21/2 ثانية	21/2 ثانية	52	48~56	108	82(87)
	م 75 * 1.5	2½	2½ʺ	59	56~65	108	82(87)
	M90 * 2S	3 ثانية	3 ثانية	64	51~65	108	100(105)
	م 90 * 2	3	3ʺ	70	64~75	108	100(105)
	م 115 * 2 ثانية	4 ثانية	4 ثانية	80	74~84	108	120(125)
	م 115 * 2	4	4ʺ	90	87~98	108	120(125)

بي دي إم جي

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس أو الفولاذ المقاوم للصدأ ، يتميز جهاز تثبيت كابل الإزاحة بأداء قوي مقاوم للماء وهيكل مانع للتسرب مزدوج الطبقة ، وهو مناسب لإدخال الكابلات المدرعة.

صور المنتج	المواصفات (أ)			نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	النظام المتري	معاهده عدم الانتشار	زʺ	نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	م 20 * 1.5	½	½ʺ	5~10	9~15	75	27(30)	السابق: E II.C GB السابق: دي.سي جيجابايت السابق tD A21 IP66	آي بي 66
	م 25 * 1.5	¾	¾ʺ	9~15	14~20	75	33(37)
	م 32 * 1.5	1	1ʺ	14~20	19~25	77	38(42)
	م 40 * 1.5	1¼	1¼ʺ	19~25	25~32	80	45(49)
	M50 * 1.5S	11/2 ثانية	11/2 ثانية	25~32	31~36	80	54(59)
	م 50 * 1.5	1½	1½ʺ	31~36	35~40	80	54(59)
	M63 * 1.5S	2 ثانية	2 ثانية	34~40	39~45	80	64(69)
	م 63 * 1.5	2	2ʺ	39~45	45~50	80	64(69)
	M75 * 1.5S	21/2 ثانية	21/2 ثانية	41~50	48~56	95	82(87)
	م 75 * 1.5	2½	2½ʺ	48~56	56~65	95	82(87)
	م 90 * 2	3	3ʺ	51~65	64~75	98	100(105)
	م 115 * 2	4	4ʺ	74~84	87~98	98	120(125)

بي دي إم إتش

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس أو الفولاذ المقاوم للصدأ ، يتميز جهاز تثبيت الكابلات من نوع الإزاحة بأداء قوي مقاوم للماء ، وهيكل مانع للتسرب مزدوج الطبقة ، ومنفذ توصيل ملولب في نهاية مدخل السلك ، وهو مناسب لإدخال الكابلات المدرعة.

صور المنتج	المواصفات (أ)			نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	النظام المتري	معاهده عدم الانتشار	زʺ	نطاق قطر الكابل المطبق (B)	نطاق قطر الكابل المطبق (D)	الطول (L)	الجانب الآخر / الحد الأقصى للقطر الخارجي S (ΦC)	علامة مقاومة للانفجار	مستوى الحماية
	م 20 * 1.5	½	½ʺ	5~10	9~15	86	27(30)	السابق: E II.C GB السابق: دي.سي جيجابايت السابق tD A21 IP66	آي بي 66
	م 25 * 1.5	¾	¾ʺ	9~15	14~20	86	33(37)
	م 32 * 1.5	1	1ʺ	14~20	19~25	90	38(42)
	م 40 * 1.5	1¼	1¼ʺ	19~25	25~32	93	45(49)
	M50 * 1.5S	11/2 ثانية	11/2 ثانية	25~32	31~36	93	54(59)
	م 50 * 1.5	1½	1½ʺ	31~36	35~40	93	54(59)
	M63 * 1.5S	2 ثانية	2 ثانية	34~40	39~45	93	64(69)
	م 63 * 1.5	2	2ʺ	39~45	45~50	93	64(69)
	M75 * 1.5S	21/2 ثانية	21/2 ثانية	41~50	48~56	108	82(87)
	م 75 * 1.5	2½	2½ʺ	48~56	56~65	108	82(87)
	م 90 * 2	3	3ʺ	51~65	64~75	108	100(105)
	م 115 * 2	4	4ʺ	74~84	87~98	108	120(125)

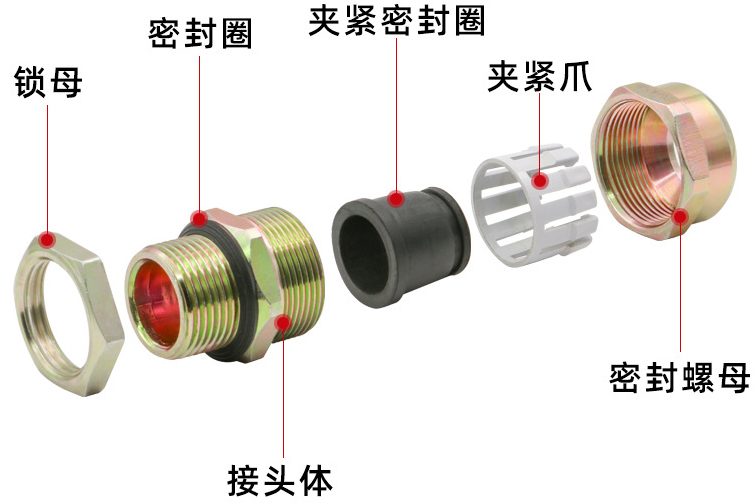

انهيار المنتج:
