محولات معدنية ملولبة | مخفضات NPT وBSP ذكر/أنثى، نحاس أصفر وفولاذ مقاوم للصدأ

مميزات المنتج

مواصفات الخيط: خيط متري ، خيط PG ، خيط G (PF). (يمكن تخصيص المواضيع)

درجة حرارة التشغيل: ثابت -40 درجة مئوية إلى 100 درجة مئوية ، أو يمكن أن يتحمل حرارة تصل إلى 120 درجة مئوية على الفور. ديناميكي -20 درجة مئوية إلى 80 درجة مئوية ، أو يمكن أن يتحمل الحرارة حتى 100 درجة مئوية على الفور.

مواصفات المنتج:

تستخدم لتحويل الخيط ، مما يقلل من إزعاج عدم التطابق بين قطر ثقب الخيط وفتحة التثبيت.

مواد المنتج:

الأجزاء A و C و F مصنوعة من سبائك النحاس مع طلاء النيكل. الجزء E مصنوع من النايلون PA66 المعتمد من UL (درجة مقاومة الحريق UL94V - 2). الجزء D مصنوع من مطاط النتريل أو EPDM. الجزء ب مصنوع من مطاط السيليكون الأبيض المقاوم لدرجات الحرارة العالية.

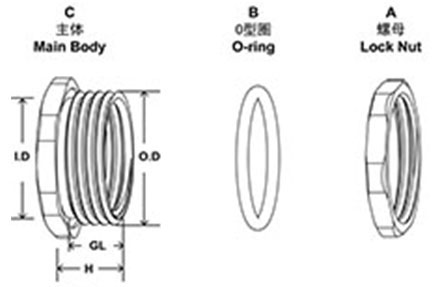

رسم الأبعاد

عرض منفجر:

المعايير التقنية:

محول معدني مترابط
الخيط المتري
مسدس	القطر الخارجي	القطر الداخلي	طول الخيط	ارتفاع	قطر المفتاح
م 12 / م 16 ج	م 16 * 1.5	م 12 * 1.5	6	10.5	18
M16 / M20C	م 20 * 1.5	م 16 * 1.5	6.5	10.5	24
M20 / M25C	م 25 * 1.5	م 20 * 1.5	7.5	11.5	30
م 25 / م 32 ج	م 32 * 1.5	م 25 * 1.5	8	12	39
M32 / M40C	م 40 * 1.5	م 32 * 1.5	9	13	43
M40 / M50C	م 50 * 1.5	م 40 * 1.5	10	16	57
M50 / M63C	م 63 * 1.5	م 50 * 1.5	10	17	64
الخيط القياسي الألماني
مسدس	القطر الخارجي	القطر الداخلي	طول الخيط	ارتفاع	قطر المفتاح
PG7 / PG9C	الصفحة 9	الصفحة 7	6	10.5	17
PG9 / PG11C	الصفحة 11	الصفحة 9	6.5	10.5	20
PG11 / PG13.5C	الصفحة 13.5	الصفحة 11	6.5	10.5	22
PG13.5 / PG16C	الصفحة 16	الصفحة 13.5	6.5	11	24
PG16 / PG21C	الصفحة 21	الصفحة 16	7.5	11	30
PA21 / PG29C	الصفحة 29	الصفحة 21	8	11	39
PG29H / PG36C	الصفحة 36	الصفحة 29	9	13	50
الصفحة 36/PG42C	الصفحة 42	الصفحة 36	10	15	57
الصفحة 42/PG48C	الصفحة 48	الصفحة 42	10	16	64
الخيط القياسي البريطاني
مسدس	القطر الخارجي	القطر الداخلي	طول الخيط	ارتفاع	قطر المفتاح
G1 / 2-G3 / 8C	ز3/8	G1/2	6	10.5	24
G1 / 2-G3 / 4C	G3/4	G1/2	7.5	10.5	30
جي 3 / 4-جي 1 سي	ج1	G3/4	7.5	13	40
G1-G1 1/4C	G1 1/4	ج1	8	13	50
