نظرة عامة على المنتج:
يستخدم القابس - المستقيم - من خلال موصل أنبوب الهواء بشكل أساسي للتوصيل السريع لخطوط أنابيب الغاز ، ويسمى أيضا موصل أنبوب الهواء سريع الإدخال. وهي مصنوعة من الفولاذ المقاوم للصدأ للتوصيل السريع في خطوط الأنابيب. بشكل عام ، أحد طرفيه عبارة عن موصل خيط خارجي ، والطرف الآخر عبارة عن تجعيد - متصل بخرطوم بلاستيكي. ومع ذلك ، يمكن أن يكون أيضا موصل إدخال سريع ثلاثي الأطراف أو موصل كوع سريع الإدخال. يستخدم على نطاق واسع في الطاقة الكهربائية ، والهندسة الكهروميكانيكية ، والآلات الكيميائية ، وخطوط أنابيب مصدر الهواء الهوائية ، وخطوط الأنابيب الهيدروليكية.
وصف مفصل:
طريقة التثبيت: نوع وصول سريع بيد واحدة ، بقطر مقبول من 4 - 16 (مم).
المواد: الفولاذ المقاوم للصدأ 304 و 316.
مقاومة درجات الحرارة: - 20 - 100 درجة مئوية
مقاومة الضغط: 0.8 - 10 ميجا باسكال
وصف الخيط:

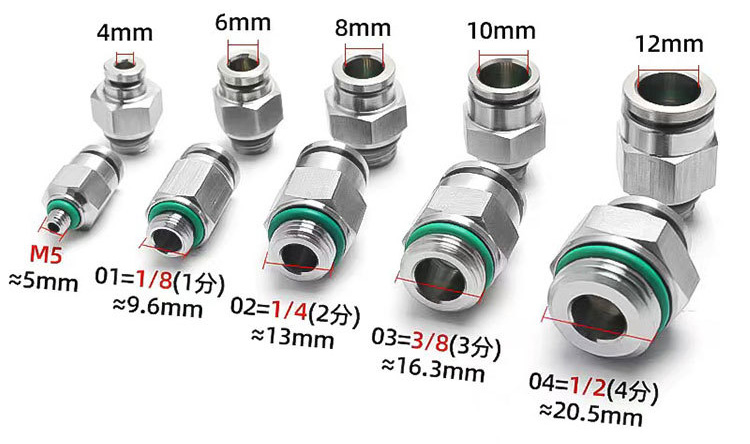

01 = 1 نقطة = خيط الأنبوب G1 / 8 (القطر الخارجي للخيط حوالي 9.5 مم)
02 = 2 نقطة = خيط أنبوب G1 / 4 (القطر الخارجي للخيط حوالي 12.7 مم)
03 = 3 نقاط = خيط الأنبوب G3 / 8 (القطر الخارجي للخيط حوالي 16.7 مم)
04 = 4 نقاط = خيط أنبوب G1 / 2 (القطر الخارجي للخيط حوالي 21 مم)
06 = 6 نقاط = خيط الأنبوب G3 / 4 (القطر الخارجي للخيط حوالي 26 مم)
1 بوصة = 8 نقاط = خيط أنبوب 1 بوصة (القطر الخارجي للخيط حوالي 32 مم)
يمثل الاستيلاء على 4 مم ، 6 مم ، 8 مم ، 10 مم ، 12 مم ، 14 مم ، 16 مم القطر الخارجي لأنبوب الهواء.
جدول مراسلات اختصار رمز الاسم:
اسم | اسم الرمز |
خيط خارجي سريع التوصيل مباشرة من خلال المحطة | جهاز كمبيوتر شخصي |
خيط داخلي سريع - قم بتوصيله مباشرة من خلال المحطة الطرفية | PCF |
إدخال سريع من خلال المفصل الأوسط / الاختزال | بو |
مترابطة سريعة - توصيل مفصل الكوع | رر |
كوع اقتران سريع | الكهروضوئيه |
موصل سريع عبر اللوحة | مساء[ب] |
تركيب نقطة الإنطلاق سريعة التوصيل الخيوط | بي بي |
نقطة الإنطلاق سريعة الاقتران | PE |
الأبعاد الكلية:
المعايير التقنية:
مواصفات الخيط | اختصار | الاختصار = كم دقيقة | أسماء أخرى | قطر الخيط |
1/8 | 01 | 1 نقطة | د6 | 9.5±0.2 |
1/4 | 02 | 2 نقاط | DK8 | 12.5±0.3 |
318 | 03 | 3 نقاط | د10 | 16.2±0.3 |
1/2 | 04 | 4 فوضى | دي ان 15 | 20.3±0.3 |
314 | 06 | 6 نقاط | د20 | 25.7±0.5 |
