مواصفات الخيط: الخيوط المترية ، G (خيوط PF / BSP / PS ، خيوط PG ، وخيوط NPT).
مادة المنتج: الفولاذ المقاوم للصدأ أو النحاس مع طلاء النيكل ، مطاط EPDM
مستوى الحماية: IP54 ، IP68
درجة حرارة التشغيل: -40 درجة مئوية إلى 100 درجة مئوية
ملاحظه: للحصول على أحجام وموديلات خاصة ، يرجى الاتصال بنا.

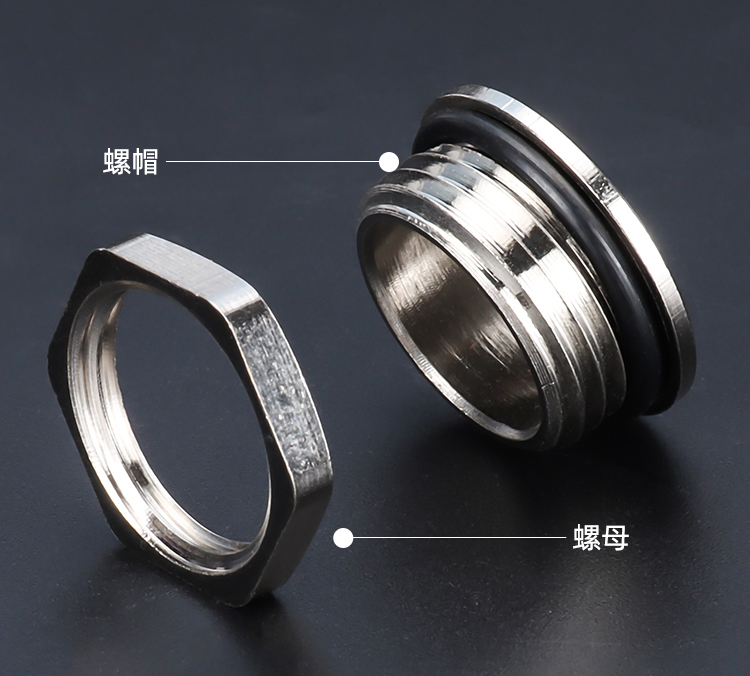

تحليل المنتج:
المعايير التقنية:
مواصفات الخيط | طول الخيط (مم) | ارتفاع المنتج (مم) | قطر الجانبين المتقابلين للجوز (مم) | |
متري م | PG ألماني الصنع | |||
طراز M12X1.5 | الصفحة 7 | 8.5 | 12.5 | 15 |
طراز M16X1.5 | الصفحة 9 | 8.5 | 13 | 19 |
طراز M18X1.5 | الصفحة 11 | 9 | 13 | 22 |
M20X1.5 | الصفحة 13.5 | 9 | 13 | 25 |
طراز M22X1.5 | الصفحة 16 | 10.5 | 15 | 27 |
طراز M25X1.5 | الصفحة 21 | 10.5 | 15.5 | 33 |
طراز M32X1.5 | الصفحة 29 | 11.5 | 16 | 38 |
طراز M40X1.5 | الصفحة 36 | 13.5 | 16 | 46 |
طراز M50X1.5 | الصفحة 42 | 14 | 18 | 56 |
طراز M63X1.5 | الصفحة 48 | 14 | 19 | 68 |
المكسرات المعدنية (المكسرات الصغيرة) أو الفولاذ المقاوم للصدأ أو النحاس:
مواصفات الخيط | سمك الجوز (مم) | قطر مفتاح الربط (مم) | مواصفات الخيط | سمك الجوز (مم) | قطر مفتاح الربط (مم) | |
إم 6 × 1 | 2.8 | 10 | الصفحة 7 | 3.6 | 17 | |
إم 8 × 1.25 | 2.8 | 11 | الصفحة 9 | 3.6 | 18 | |
طراز M10X1.5 | 2.8 | 13 | الصفحة 11 | 4.5 | 22 | |
طراز M12X1.5 | 3.6 | 17 | الصفحة 13.5 | 4.5 | 24 | |
طراز M16X1.5 | 4.5 | 22 | الصفحة 16 | 4.5 | 26 | |
M20X1.5 | 4.5 | 26 | الصفحة 21 | 4.5 | 32 | |
طراز M25X1.5 | 4.5 | 32 | الصفحة 29 | 4.5 | 41 | |
طراز M32X1.5 | 4.5 | 41 | الصفحة 36 | 5 | 50 | |
طراز M40X1.5 | 5 | 50 | ز 1/4 | 3.6 | 17 | |
طراز M50X1.5 | 5 | 60 | ز 3/8 | 4.5 | 22 | |
طراز M63X1.5 | 5 | 73 | ز 1/2 | 4.5 | 26 | |
M75X2 | 5 | 85 | ز 3/4 | 4.5 | 22 | |
M90X2 | 5.5 | 106 | ز 1 | 4.5 | 41 | |
M100X2 | 7 | 120 | ز 1-1 / 4 | 5 | 50 |
