سدادات كابلات من الفولاذ المقاوم للصدأ | خيوط PG وNPT

مميزات المنتج

مواصفات الخيط: الخيط المتري ، خيط PG ، خيط G (PF). (يمكن تخصيص المواضيع)

تصنيف مقاوم للماء: IP68.

درجة حرارة التشغيل: -50 درجة مئوية إلى + 180 درجة مئوية

مواصفات المنتج:

1. متانة جيدة. تتمتع غدة الكابلات المصنوعة من الفولاذ المقاوم للصدأ بثبات عال ويمكن أن توفر قوة جيدة ومقاومة للتآكل في البيئات القاسية.

2. لا حاجة للتفكيك. يمكن إدخال الكابل مباشرة ، ثم تشديده بسهولة ، مما يوفر الوقت. تعمل تقنية التثبيت والختم الدقيقة على إصلاح حبل الأسلاك الفولاذية. يتمتع هذا المنتج بقوة شد قوية ، ومقاومة جيدة للهواء ، وقدرة غمر مستمرة تبلغ 50 مترا.

3. تتميز مادة الفولاذ المقاوم للصدأ بخصائص قوة الشد القوية ، ومقاومة للماء ، والغبار ، ومقاومة الملح ، والضعيفة - مقاومة الأحماض ، ومقاومة الكحول ، ومقاومة الزيت ، ومقاومة الشحوم ، ومقاومة للمذيبات العامة.

مواد المنتج:

الأجزاء A و C و F مصنوعة من الفولاذ المقاوم للصدأ 304/316. الجزء E مصنوع من النايلون PA66 المعتمد من UL (تصنيف الحريق UL94V - 2). الأجزاء B و D مصنوعة من مطاط النتريل أو مطاط الإيثيلين - البروبيلين - مونومر الديين (EPDM).

رسم الأبعاد

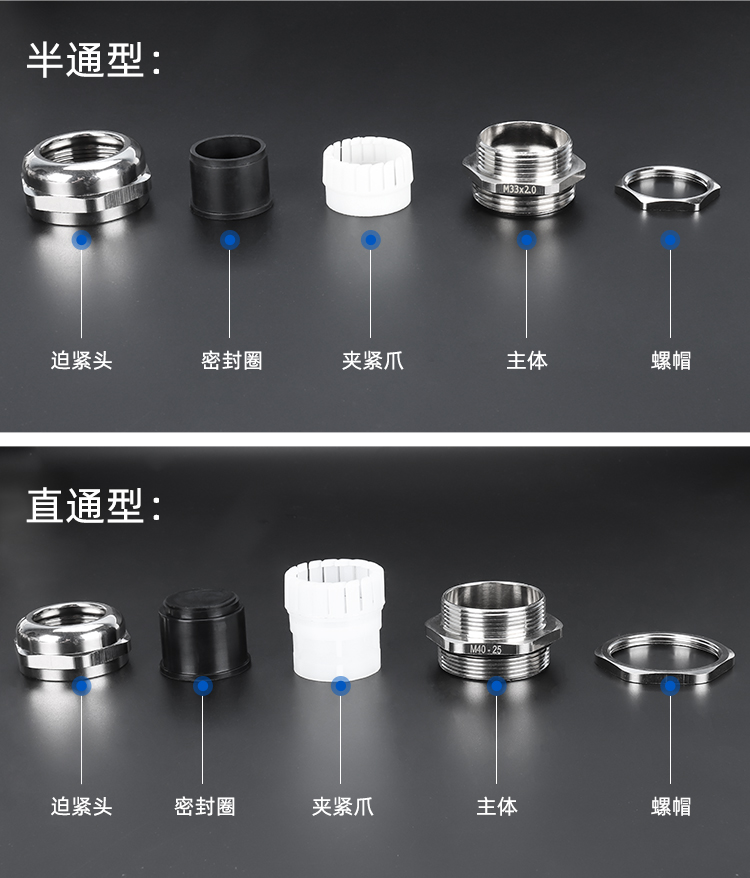

عرض منفجر:

المعايير التقنية:

وصلة كابل من الفولاذ المقاوم للصدأ
الخيط المتري
مواصفات الخيط	المواصفات	نطاق الكابل	القطر الخارجي للخيط	طول الخيط	قطر المفتاح	الحزمة
*م 10 1.0**	م 10-6.5	3-6.5	10	6.5	14/14	50
*م 12 1.5**	م 12-6.5	3-6.5	12	6.5	14/14	50
*م 14 1.5**	م 14-8	4-8	14	7	17/17	50
*م 16 1.5**	م 16-8	4-8	16	8	18/18	50
*م 18 1.5**	م 18-10	5-10	18	8	20/20	50
*م 20 1.5**	م 20-12	6-12	20	8	22/22	50
*م 22 1.5**	م 22-14	10-14	22	8	24/24	50
*م 24 1.5**	م 24-14	10-14	24	9	27/24	50
*م 25 1.5**	م 25-14	10-14	25	9	27/24	50
	م 25-16	12-16	25	9	27/27	50
	م 25-18	13-18	25	9	27/30	50
*M27 1.5 (2)**	م 27-18	13-18	27	9	30/30	50
*M28 1.5 (2)**	م 28-18	13-18	28	9	30/30	50
*M30 1.5 (2)**	م 30-18	13-18	30	9	32/30	50
*M32 1.5 (2)**	م 32-22	15-22	32	10	35/35	50
*M33 1.5 (2)**	م 33-22	15-22	33	10	35/35	50
*M36 1.5 (2)**	م 36-25	18-25	36	10	40/40	50
*M37 1.5 (2)**	إم 37-25	18-25	37	10	40/40	50
*M40 1.5 (2)**	م 40-30	22-30	40	11	45/45	50
*M42 1.5 (2)**	م 42-30	22-30	42	11	45/45	50
*M47 1.5 (2)**	م 47-33	25-33	47	11	50/50	50
*M48 1.5 (2)**	م 48-33	25-33	48	11	50/52	50
*M50 1.5 (2)**	م 50-38	32-38	50	13	55/57	50
*M54 1.5 (2)**	م 54-38	32-38	54	13	55/57	50
*M60 1.5 (2)**	م 60-44	37-44	60	14	64/64	50
*M63 1.5 (2)**	م 63-44	37-44	63	14	68/64	50
*M64 1.5 (2)**	م 64-44	37-44	64	14	68/64	50
*M72 1.5 (2)**	م 72-52	42-52	72	16	78/78	50
*M75 1.5 (2)**	م 75-52	42-52	75	16	78/78	50
*M80 1.5 (2)**	إم 80-62	55-62	80	18	88/88	50
*M88 1.5 (2)**	م 88-70	65-70	88	18	94/94	50
*M100 1.5 (2)**	م 100-84	78-84	100	20	110/110	50
موضوع ألماني
مواصفات الخيط	المواصفات	نطاق الكابل	القطر الخارجي للخيط	طول الخيط	قطر المفتاح	الحزمة
PG7	الصفحة 7-6.5	3-6.5	12.5	6.5	14/14	50
PG9	الصفحة 9-8	4-8	15.2	7	17/17	50
PG11	الصفحة 11-10	5-10	18.6	8	20/20	50
PG13.5	الصفحة 13.5-12	6-12	20.4	8	22/22	50
PG16	الصفحة 16-14	10-14	22.5	9	24/24	50
الصفحة 19	الصفحة 19-14	10-14	25	9	27/24	50
PG21	الصفحة 21-18	13-18	28.3	9	30/30	50
ص 25	الصفحة 25-22	15-22	32	10	35/35	50
الصفحة 29	الصفحة 29-25	18-25	37	11	40/40	50
الصفحة 36	الصفحة 36-33	25-33	47	11	50/50	50
الصفحة 42	الصفحة 42-38	32-38	54	13	57/57	50
الصفحة 48	الصفحة 48-44	37-44	59.3	14	64/64	50
الصفحة 63	الصفحة 63-52	42-52	72	16	78/78	50
الخيط القياسي البريطاني
مواصفات الخيط	المواصفات	نطاق الكابل	القطر الخارجي للخيط	طول الخيط	قطر المفتاح	الحزمة
G1/4	G1/4	3-6.5	13.1	6	14/14	50
ز3/8	ز3/8	4-8	16.6	8	18/18	50
G1/2	G1/2	6-12	20.9	8	22/22	50
G3/4	G3/4	13-18	26.4	9	30/30	50
G1	ج1	18-25	33.2	10	40/40	50
G1-1 / 4	G1-1 / 4	25-33	41.9	13	50/50	50
G1-1/2	G1-1/2	32-38	47.8	14	57/57	50
جي 2	جي 2	37-44	59.6	14	64/64	50
G2-1 / 2	G2-1 / 2	42-52	75.1	15	77/77	50
G3	جي 3	65-70	87.8	15	94/94	50
الخيط القياسي الأمريكي
مواصفات الخيط	المواصفات	نطاق الكابل	القطر الخارجي للخيط	طول الخيط	قطر المفتاح	الحزمة
NPT1/4	NPT1/4	3-6.5	13.6	6	14/14	50
NPT3/8	NPT3/8	4-8	17	8	18/18	50
NPT1/2	NPT1/2	6-12	21.2	8	22/22	50
NPT3/4	NPT3/4	13-18	26.5	9	30/30	50
NPT1	NPT1	18-25	33.2	11	40/40	50
NPT1-1 / 4	NPT1-1 / 4	25-33	41.9	13	50/50	50
NPT1-1 / 2	NPT1-1 / 2	32-38	48	14	57/57	50
NPT2	NPT2	37-44	60	14	64/64	50
NPT2-1 / 2	NPT2-1 / 2	42-52	72.6	15	77/77	50
NPT3	NPT3	65-70	88.6	15	94/94	50

اختيار المنتج
