وصلات كابلات من الفولاذ المقاوم للصدأ مقاومة للانفجار

مميزات المنتج

نظرة عامة على المنتج:

الغدة المقاومة للانفجار هي جهاز يستخدم بشكل أساسي لتثبيت وحماية الأسلاك والكابلات في المعدات الميكانيكية الكهربائية والبحرية الكهربائية والمعدات المضادة للتآكل. وظائفها هي تثبيت الكابلات وختمها. يعني التثبيت قفل الكابل من خلال الغدة لمنع الإزاحة المحورية والدوران الشعاعي للكابل ، وبالتالي ضمان توصيل الكابل العادي. يشير الختم إلى حماية IP المذكورة بشكل شائع ، أي حماية الغبار والماء.

نطاق التطبيق:

1. المناطق الخطرة في المنطقة 1 والمنطقة 2.

2. بيئات الغاز المتفجرة من الفئة IIA و IIB و IIC.

ميزات المنتج:

1. مصنوعة من النحاس أو الفولاذ المقاوم للصدأ. يرجى الإشارة إلى ما إذا كان الفولاذ المقاوم للصدأ مطلوبا.

2. يستخدم الكابل ختم التعبئة.

3. أداء حماية جيد.

4. تتميز بخصائص سهولة الاستخدام والتركيب ، والهيكل الآمن والموثوق ، والأداء الممتاز المقاوم للانفجار.

5. يفي بمتطلبات معايير GB3836 - 2000 و IEC60079.

طريقة التثبيت:

يمكن لأحد طرفي مخرج الموصل المقاوم للماء المصنوع من الفولاذ المقاوم للصدأ قفل الكابلات الواردة والصادرة ويلعب دورا في العزل المائي ومقاومة الغبار ومقاومة الاهتزاز. يمكن توصيل الطرف الآخر بجسم صندوق المعدات ، أو يمكن توصيله بالمعدات الكهربائية بخيوط داخلية عند المدخل والمخرج وفقا للخيط المحدد.

خصائص المنتج:

إنه منتج مقاوم للانفجار من النوع المقاوم للصدأ مصنوع من الفولاذ المقاوم للصدأ 304 عالي الجودة. يمكن لمخالب التثبيت الخاصة بها وتصميم حلقة التثبيت تثبيت مجموعة واسعة من الكابلات ، مع مقاومة شد قوية للغاية. يمكن أن يكون مقاوما للماء ، مقاوما للغبار ، مقاوما للملح ، الأحماض الضعيفة ، الكحول ، الزيت ، الشحوم ، والمذيبات العامة.

مواصفات الخيط: الخيط المتري M ، الخيط الألماني PG ، الخيط البريطاني G ، والخيط الأمريكي NPT.

مستوى الحماية: عزل المنطقة 2 - نوع الانفجار - مقاوم (EX dII). ضمن نطاق الحربة المحدد ، استخدم حلقة مانعة للتسرب مسطحة لربط الغدة وشديدها للوصول إلى IP68 - 10Bar.

درجة حرارة التشغيل: - 40 درجة مئوية ~ + 100 درجة مئوية ، ويمكن أن تصل إلى + 120 درجة مئوية لفترة قصيرة.

مواد المنتج:

الأجزاء A و C و F مصنوعة من الفولاذ المقاوم للصدأ ، والجزء E مصنوع من النايلون PA66 (درجة مقاومة للحريق UL94V - 2) ، والأجزاء B و D مصنوعة من المطاط المقاوم للطقس EPDM.

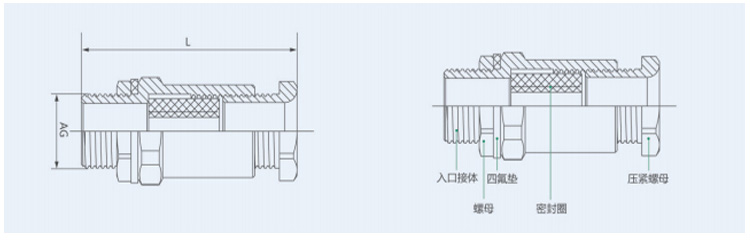

رسم الأبعاد

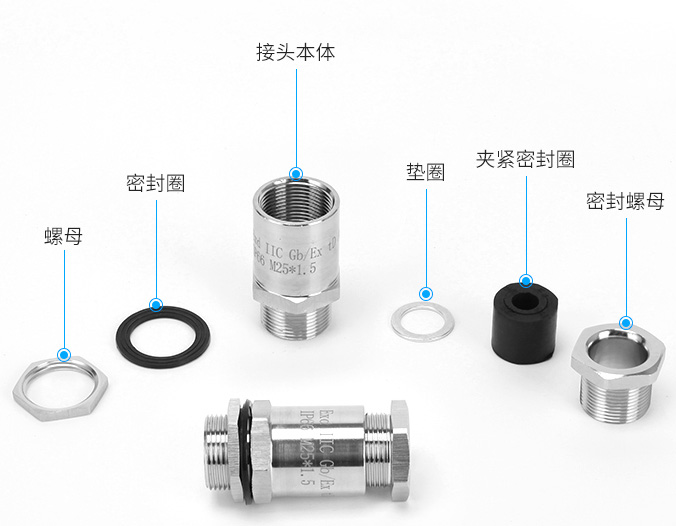

تفكيك المنتج:

المعايير التقنية:

نموذج	الخيط المتري AG	الخيط القياسي الأمريكي AG	الموضوع القياسي البريطاني AG	القطر الخارجي للكابل	L
بي دي إم -10 أ -01	M20X1.5	NPT1/2	G1/2	φ5~φ13	62
بي دي إم -10 أ -02	طراز M25X1.5	NPT3/4	G3/4	φ8~φ18	62
بي دي إم -10 أ -03	طراز M32X1.5	NPT1	ج1	φ12~φ22	67
بي دي إم -10 أ -04	طراز M40X1.5	NPT1 1/4	جي 11/4	φ16~φ28	77
بي دي إم -10 أ -05	طراز M50X1.5	NPT1 1/2	ز11/2	φ18~φ33	79
بي دي إم -10 أ -06	طراز M63X1.5	NPT2	جي 2	Φ25~φ45	81
بي دي إم -10 أ -07	طراز M75X1.5	NPT2 1/2	جي 21/2	φ29~φ50	100
بي دي إم -10 أ -08	طراز M85X1.5	NPT3	جي 3	φ29~φ65	100
بي دي إم -10 أ -09	طراز M90X1.5	NPT4	جي 4	φ41~φ80	100

ابعاد:

اختيار المنتج
